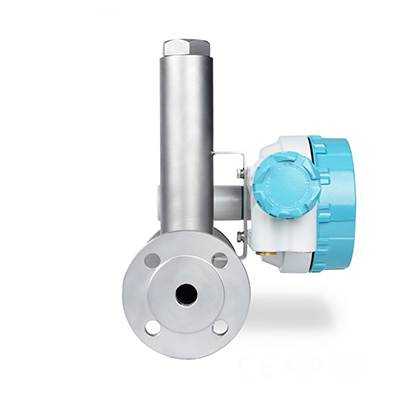

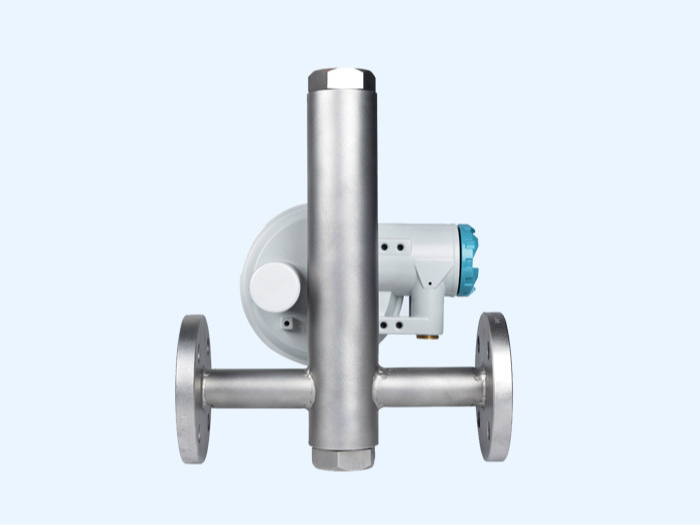

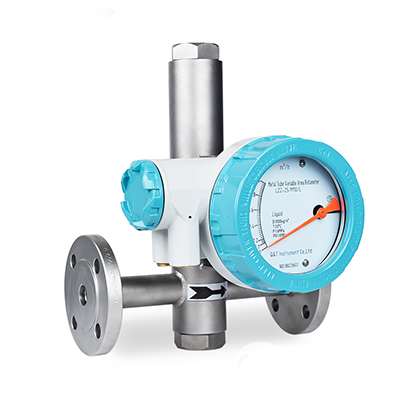

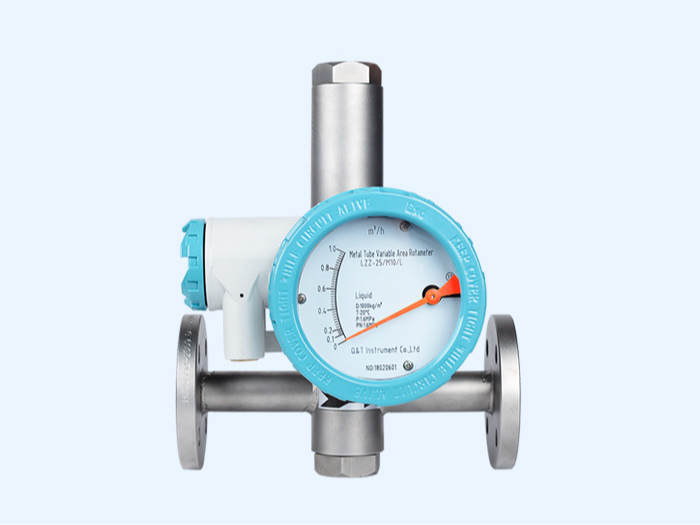

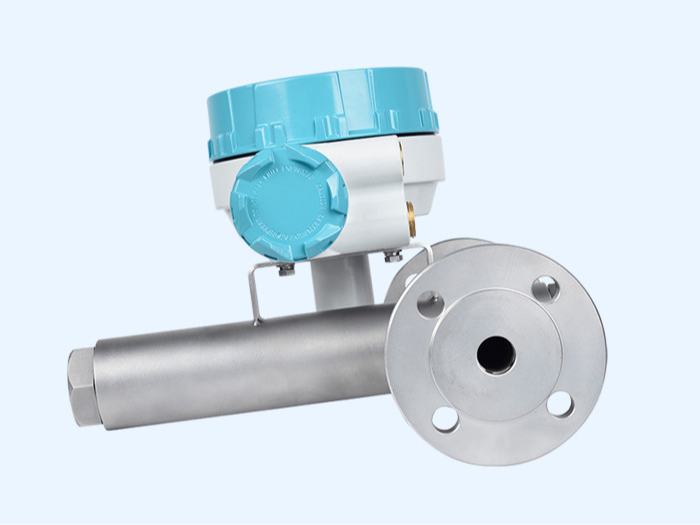

指針顯示金屬管浮子流量計，LZ系列金屬管浮子流量計；結構筒單、工作可靠、準確度高、適用范圍廣。
1、堅固的全金屬結構設計型浮子流量計
2、采用獨立概念設計的測量管指示器
3、可選擇不銹鋼、哈氏合金、鈦材、PTFE材料測量系統
4、低壓力損失設計
5．適用于小口徑和低流速介質流量測量。
6．工作可靠，維護量小，壽命長。
7．對于直管段要求不高。
8．較寬的流量比10：1。
9．雙行大液晶顯示，可選現場瞬時/累積流量顯示，可帶背光。
10．單軸靈敏顯示。
11．非接觸磁耦合傳動。
12．全金屬結構，適于高溫、高壓和強腐蝕性介質。
13．可用于易燃、易爆危險場
14．可選二線制、電池、交流供電方式。
15．帶有數據恢復，數據備份及掉電保護功能。
| 金屬管浮子流量計 | |
| 材質 | 304SS、316SS、316LSS、304SS內襯F46、鈦、HC等材質 |
| 連接 | 法蘭連接，采用HG20592-20615～7-2000標準，或GB、ANSl、DIN、JIS等其他標準(用戶提出)可以螺紋連接，軟管連接，衛生級卡箍連接，也可以根據用戶要求的標準或規格定制。 |
| 型式 | 垂直,水平,下進側出、側進側出等。 |
| 供電 | +24VDC,AC220V,高能干電池供電 |
| 輸出 | 二線制4-20mA，(1~5V)輸出,上下限開關量報警輸出。HART協議 |
| 防爆 | 本安ExibIICT3~T6證號為GYB101238 隔爆ExdIIBT3~T6證號為GYB101359X |
| 指示型殼體材質 | 鋁合金，防爆鋁合金，304SS，316L |
| 性能 | 技術參數 | ||
| 測量范翻 | 水（2.5~150000）L/h；空氣( 0.07~2000)m3/h（在0.101325 Mpa、20℃）。 | ||
| 準確度等級 | 1.5、2.5級（PTFE）。 | ||
| 量程比 | 10：1（或者特殊5：1） | ||
| 公稱壓力 | DN15~50≤4．0MPa；DN65~150 ≤1.6MPa。 | ||
| 介質溫度 | -80℃~200℃（內襯F46流量計0℃～80℃） | ||
| 液體介質粘度 | DN15<5mPa?s；DN25~150≤250mPa?s | ||
| 輸出 | 4-20mA二線制 | ||
| 純阻性負載 | ＜680Ω | ||
| 線性度 | ＜0.5％ | ||
| 溫度影響 | ＜5MA/K | ||
| 環境溫度 | -25℃~55℃ | ||
| 總高度 | DN15~DN150(一般均為250mm) | ||
1.安全性：應用于爆炸性危險環境，按照氣氛適應性、爆炸性混合物分級分組、防護電氣設備類型以及其他安全規則或標準選擇儀表。有可燃性氣體或可燃性塵粒時應采用特殊外殼的儀表，同時不能使用高電平電源。若有化學侵蝕性氣氛，儀表要有外部防腐蝕和外殼具有氣密性。許多流程工業常要定期沖洗整個裝置，因此有時要求儀表外殼防水。
2.電氣干擾：電力電纜、電動機和電氣開關都會產生電磁干擾，成為智能金屬管浮子流量計產生誤差的來源。
3.環境溫度：儀表的電子部件和某些儀表流量檢測部分會受環境溫度變化影響。例如，儀表尺寸變化，通過儀表殼體傳熱改變流體密度和粘度等；影響到顯示儀表電子元件時，將降低測量性能。有時候采取轉換顯示部分和流量傳感器分別裝在不同場所，以保證電子元件免受溫度影響。某些現場需要有環境受控的外罩。如果環境溫度變化會影響流動特性，管道須包絕熱層。在作流量測量總不確定度估算時，環境影響將是不確定度主要源之一。此外，在環境或介質溫度急劇變化場合下，要充分估計儀表結構材料和連接管道布置所受的影響。
4.環境濕度：高濕度會加速大氣腐蝕和電解腐蝕并降低電氣絕緣，低濕度容易感生靜電。環境溫度或介質溫度急劇變化導致引起濕度方面的問題。用戶應預期可能的變化范圍，核實是否會導致所選擇的智能金屬管浮子流量計運行中產生問題。
液晶顯示金屬管浮子流量計廣泛應用于，石油、化工、發電、制藥、食品、水處理等。復雜，惡劣環境條件，及各種介質條件的流量測量過程中。
一臺滿足各類行業流量測量
為了能讓金屬管浮子流量計正常工作且能達到一定的測量精度，在安裝流量計時要注意以下幾點：
1、金屬管浮子流量計必須垂直安裝在無振動的管道上。流體自下而上流過流量計,且垂直度優于2°,水平安裝時水平夾角優于2°；
2、為了方便檢修和更換流量計、清洗測量管道，安裝在工藝管線上的金屬管浮子流量計應加裝旁路管道和旁路閥；
3、金屬管浮子流量計入口處應有5倍管徑以上長度的直管段，出口應有250mm直管段；
4、如果介質中含有鐵磁性物質，應安裝磁過濾器；如果介質中含有固體雜質，應考慮在閥門和直管段之間加裝過濾器；
5、當用于氣體測量時，應保證管道壓力不小于5倍流量計的壓力損失，以使浮子穩定工作；
6、為了避免由于管道引起的流量計變形，工藝管線的法蘭必須與流量計的法蘭同軸并且相互平行，管道支撐以避免管道振動和減小流量計的軸向負荷，測量系統中控制閥應安裝在流量計的下游：
7、測量氣體時，如果氣體在流量計的出口直接排放大氣，則應在儀表的出口安裝閥門，否則將會在浮子處產生氣壓降而引起數據失真。
8、安裝PTFE襯里的儀表時，法蘭螺母不要隨意不對稱擰得過緊，以免引起PTEF襯里變形；
9、帶有液晶顯示的儀表，要盡量避免陽光直射顯示器，以免降低液晶使用壽命；帶有鋰電池供電的儀表，要盡量避免陽光直射、高溫環境（≥65℃）以免降低鋰電池的容量和壽命。
10、用于小口徑和低流速介質流量測量；工作可靠，維護量小，壽命長；對于直管段 要求不高；較寬的流量比10：1；雙行大液晶顯示，可選現場瞬時/累計流量顯示，可帶背光單軸靈敏指示；非接觸磁耦合傳動。
出廠前一對一標定
3毫米-3米 MT質量法水流量標定裝置
DN800mm-DN2200mm容積法實流檢定裝置
DN3-DN15mm質量法標定裝置
DN65mm-DN300mm 多臺串聯質量法實流標定裝置
